LEONARDO TORRES QUEVEDO
Leonardo Torres Quevedo (Santa Cruz de Iguña, Molledo, Cantabria, 28 de diciembre de 1852–Madrid, 18 de diciembre de 1936) fue un ingeniero de caminos, matemático e inventor español de finales del siglo XIX y principios del XX.
Prolífico innovador y genio de la mecánica de su tiempo. Gozó en vida de un gran prestigio técnico y científico, gracias a sus patentes internacionales en multitud de áreas, como los transbordadores, los dirigibles o el radiocontrol. Su labor en el campo de la Automática, verdaderamente pionero, alcanzó resonancia internacional: sus aparatos son citados como precursores de la cibernética, del cálculo analógico y de la informática.
BIOGRAFÍA
Nació el 28 de diciembre de 1852, en Santa Cruz de Iguña, en Molledo, Cantabria. Su padre, Luis Torres Vildósola y Urquijo, era ingeniero de caminos en Bilbao, donde ejercía de ingeniero de ferrocarriles. La familia residía normalmente allí, aunque también pasaban largas temporadas en el solar materno en La Montaña cántabra, sobre todo cuando el padre dirigió la construcción del puente del ferrocarril de Santander a Alar del Rey.1 Su madre fue Valentina de Quevedo y Maza y sus abuelos maternos, José Manuel de Quevedo y Apolinaria de la Maza y Escalera. Los abuelos paternos fueron José Luis Torres Vildósola y Cayetana María de Urquijo, a pesar de lo afirmado por algunos de sus biógrafos,1 ya que aparece reflejado en la partida de bautismo.2Durante su infancia, pasó largas temporadas separado de sus padres debido a los viajes de trabajo. Por ello, fue cuidado por las señoritas de Barrenechea, parientes de su padre, que lo declararon heredero de sus bienes, lo que le facilitó su independencia futura.
Estudió el bachillerato en el Instituto de Enseñanza Media de Bilbao y más tarde fue a París, al Colegio de los Hermanos de la Doctrina Cristiana, a completar estudios durante 2 años (1868 y 1869). Por traslado del padre, se instaló la familia en Madrid en 1870 y al año siguiente inició sus estudios superiores en la Escuela Oficial del Cuerpo de Ingenieros de Caminos. Suspendió temporalmente sus estudios en 1873 para acudir como voluntario a la defensa de Bilbao, que había sido sitiada por las tropas carlistas durante la Tercera Guerra Carlista. Una vez se levantó el sitio de Bilbao, el 2 de mayo de 1874, volvió junto a su hermano a Madrid, donde finalizó sus estudios en 1876, siendo el cuarto de su promoción.
Comenzó a ejercer su carrera en la misma empresa de ferrocarriles en la que trabajaba su padre, pero emprendió enseguida un largo viaje por Europa para conocer de primera mano los avances científicos y técnicos, sobre todo en la incipiente área de la electricidad. De regreso a España, se instaló en Santander, donde él mismo sufragó sus trabajos e inició una actividad de estudio e investigación que no abandonaría. Fruto de las investigaciones en estos años, aparecería su primer trabajo científico en 1893. El 16 de abril de 1885 contrajo matrimonio en Portolín con Luz Polanco y Navarro, con quien tuvo ocho hijos (Leonardo y Julia, que murieron jóvenes, Luz, Valentina, Luisa, Gonzalo, Leonardo y Fernando). Trabajó en sus primeros transbordadores en 1887, y los presentó en 1890 en Suiza, aunque no fueron aceptados.
En 1889, se instaló en Madrid, participando de su vida social, literaria y científica.Presenta su Memoria sobre las máquinas algébricas a la Real Academia de Ciencias Exactas, Físicas y Naturales. En 1895, presenta la memoria Sur les machines algébriques en un congreso en Burdeos, y en 1900, Machines a calculer en la Academia de Ciencias de París.
De las labores que en estos años llevaba a cabo el Ateneo se creará en 1901 el Laboratorio de Mecánica Aplicada, más tarde de Automática, del que fue nombrado director; el laboratorio se dedicó a la fabricación de instrumentación científica. Ese mismo año ingresó en la Real Academia de Ciencias Exactas, Físicas y Naturales de Madrid, con discurso sobre máquinas algebraicas. Años más tarde, acabaría siendo presidente de esta Real Academia, en 1910.7 Entre los trabajos del laboratorio caben destacar el magnetógrafo de Gonzalo Brañas, el espectrógrafo de rayos X de Cabrera y Costa, y el micrótomo y panmicrótomo de Santiago Ramón y Cajal.
En 1902 presenta una memoria con anteproyecto de globo dirigible a las Academias de Ciencias de Madrid y París, y en 1903, la patente del telekino. En 1910 viaja a Argentina con la infanta Isabel para proponer, en el Congreso Internacional Americano, la constitución de la Unión Hispanoamericana de Biografía y Tecnología Científicas. En 1926 apareció el primer fascículo de un Diccionario Tecnológico Hispano-Americano. En 1912, creó su primer autómata ajedrecista y en 1914, los Ensayos sobre automática.
En 1916 se inaugura su transbordador sobre el río Niágara y el rey Alfonso XIII le impone la Medalla Echegaray; en 1918 rechaza el cargo de ministro de Fomento que le ofrece el marqués de Alhucemas. En 1920 ingresa en la Real Academia Española, en el sillón que había ocupado Benito Pérez Galdós,y pasa a ser miembro de la sección de Mecánica de la Academia de Ciencias de París. Fue también elegido presidente de la Sociedad Matemática Española, cargo que ocupó hasta 1924. Además, en ese año creó su segundo autómata ajedrecista. En 1922, La Sorbona le nombra doctor honoris causa, y en 1927 se le nombra uno de los doce miembros asociados de la Academia de Ciencias de París.
Fue un decidido partidario del idioma internacional esperanto, que apoyó, entre otros lugares, en el Comité de Cooperación Cultural de la Sociedad de Naciones. Murió en su casa de la calle de Válgame Dios,13 en Madrid, en el inicio de la Guerra Civil el 18 de diciembre de 1936, cuando le faltaban 10 días para cumplir 84 años.
Concesión de la “Medalla Echegaray” a Torres Quevedo en 1916
OBRA
Dirigible Astra-Torres, construido en 1911.
Dirigibles
En 1902, Leonardo Torres Quevedo presentó en las Academias de Ciencias de Cantabria y París el proyecto de un nuevo tipo de dirigible que solucionaba el grave problema de suspensión de la barquilla al incluir un armazón interior de cables flexibles que dotaban de rigidez al dirigible por efecto de la presión interior.
En 1904, es nombrado director del Centro de Ensayos de Aeronáutica, "destinado al estudio técnico y experimental del problema de la navegación aérea y de la dirección de la maniobra de motores a distancia".
En 1905, con ayuda del capitán Alfredo Kindelán, Torres Quevedo dirige la construcción del primer dirigible español en el Servicio de Aerostación Militar del Ejército, creado en 1896 y situado en Guadalajara. Finalizan con gran éxito, y el nuevo dirigible, el España, realiza numerosos vuelos de exposición y prueba. Quizá la innovación más importante en este dirigible fue la de hacer el globo trilobulado, de modo que aumentaba la seguridad. A raíz de este hecho empieza la colaboración entre Torres Quevedo y la empresa francesa Astra, que llegó a comprarle la patente con una cesión de derechos extendida a todos los países, excepto a España, para posibilitar la construcción del dirigible en el país. Así, en 1911, se inicia la fabricación de los dirigibles conocidos como Astra-Torres. Algunos ejemplares fueron adquiridos por los ejércitos francés e inglés a partir de 1913, y utilizados durante la I Guerra Mundial, en muy diversas tareas, fundamentalmente de protección e inspección naval.
En 1918, Torres Quevedo diseñó, en colaboración con el ingeniero Emilio Herrera Linares, un dirigible trasatlántico, al que llamaron Hispania, que llegó a alcanzar el estado de patente, con objeto de realizar desde España la primera travesía aérea del Atlántico. Por problemas de financiación el proyecto se fue retrasando y fueron los británicos John William Alcock y Arthur Whitten Brown los que atravesaron el Atlántico sin escalas desde Terranova hasta Irlanda en un bimotor biplano Vickers Vimy en 16 horas y 13 minutos.
En la actualidad, los dirigibles que se siguen construyendo heredan concepciones del sistema patentado por Torres Quevedo.

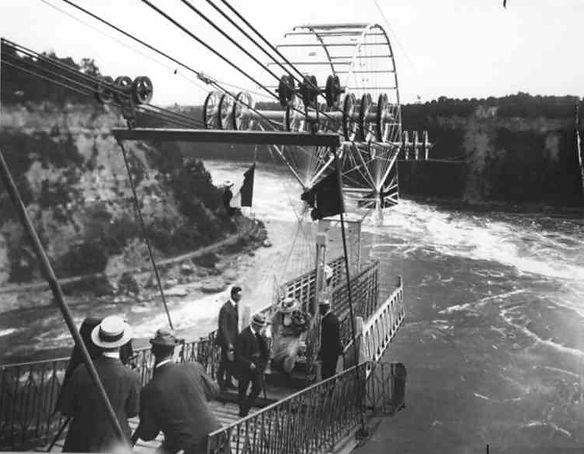

El Spanish Aerocar, que atraviesa las Cataratas del Niágara. Concebido por Torres Quevedo, se inauguró en 1916 y aún hoy en día presta servicio.
Transbordadores
La experimentación de Torres Quevedo en el área de transbordadores, funiculares o teleféricos comenzó muy pronto durante su residencia en su pueblo natal, Molledo. Allí, en 1887, construyó en su casa el primer transbordador, al que llamó "transbordador de Portolín", para salvar un desnivel de unos 40 metros: de unos 200 metros de longitud y tracción animal, una pareja de vacas y una silla a modo de barquilla. Este experimento fue la base para la solicitud de su primera patente, que solicitaría ese mismo año, el 17 de septiembre: un funicular aéreo de múltiples cables,con el que lograba un coeficiente de seguridad apto para el transporte de personas y no solo de cosas. Posteriormente construyó el denominado transbordador del río León, de mayor envergadura, ya con motor, pero que siguió siendo utilizado exclusivamente para transporte de materiales, no de personas.
Entre 1887 y 1889, solicitó el privilegio de la patente en otros países como Alemania, Francia, Reino Unido o Suiza. En 1890 presentó su transbordador en Suiza, país muy interesado en ese transporte debido a su orografía y que ya venía utilizando funiculares para el transporte de bultos, pero su proyecto fue rechazado, permitiéndose la prensa suiza ciertos comentarios irónicos. Este fue el primer estudio que se realizó para la construcción de un teleférico de montaña en el mundo, en la línea Klimsenhorn-Pilatus Kulm.18 Tras dicho fracaso, decidió dedicarse a las máquinas algebraicas y en 1903 retomó sus proyectos, ya que el 15 de febrero de 1904 caducaba la patente.16 Preparó varios proyectos en San Sebastián y Zaragoza, y en 1907 construyó el primer transbordador apto para el transporte público de personas, en el Monte Ulía en San Sebastián. El problema de la seguridad se había solucionado mediante un ingenioso sistema múltiple de cables-soporte, liberando los anclajes de un extremo que sustituye por contrapesos. El diseño resultante era de gran robustez y resistía perfectamente la ruptura de uno de los cables de soporte. La ejecución del proyecto corrió a cargo de la Sociedad de Estudios y Obras de Ingeniería de Bilbao, que construyó con éxito otros transbordadores en Chamonix, Río de Janeiro y otros lugares.
Pero es sin duda el Spanish Aerocar en las cataratas del Niágara, en Canadá, el que le ha dado la mayor fama en esta área de actividad, aunque desde un punto de vista científico no sea la más importante. El transbordador de 550 metros de luz es un funicular aéreo casi horizontal (la diferencia de cota entre los dos extremos es de un metro) que une dos puntos diferentes de la orilla canadiense en un recodo del río Niágara conocido como El Remolino (The Whirpool). Se desplaza a unos 7.2 km/h (120m/min). La carga por cable vía es de nueve toneladas, con un coeficiente de seguridad de los cables de 4.6.19 Se construyó entre 1914 y 1916 , siendo un proyecto español de principio a final: ideado por un español, construido por una empresa española con capital español (The Niagara Spanish Aerocar Co. Limited); una placa de bronce, situada sobre un monolito a la entrada de la estación de acceso, recuerda este hecho: «Transbordador aéreo español del Niágara. Leonardo Torres Quevedo (1852–1936)». Se inauguró en pruebas el 15 de febrero de 1916 y se inauguró oficialmente el 8 de agosto de 1916, abriéndose al público al día siguiente; el transbordador, con pequeñas modificaciones, sigue en activo hoy día, sin ningún accidente digno de mención en un siglo de servicio, constituyendo un atractivo turístico y cinematográfico de gran popularidad.

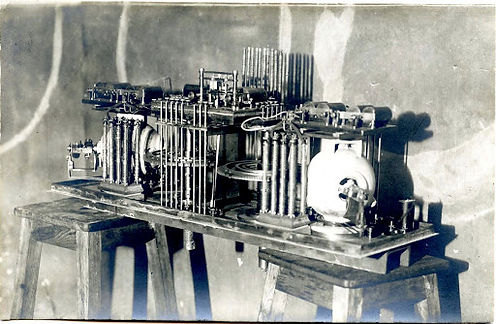

El Telekino receptor de Torres Quevedo
El Telekino
En 1903, Torres Quevedo presentó el Telekino en la Academia de Ciencias de París, acompañado de una memoria y haciendo una demostración experimental. En ese mismo año obtuvo la patente en Francia, España, Gran Bretaña y Estados Unidos.
El telekino receptor consistía en un autómata que ejecutaba órdenes transmitidas mediante ondas hertzianas. Con el telekino, Torres Quevedo estableció los principios operacionales del moderno sistema de control remoto inalámbrico y fue un pionero en el campo del mando a distancia.
En marzo de 1905 ensayó las primeras pruebas del telekino, manejando el primer vehículo terrestre del mundo en el frontón Beti Jai de Madrid. En 7 de noviembre de 1906, en presencia de Alfonso XIII y ante una gran multitud, demostró con éxito el invento en el puerto de Bilbao al guiar un bote desde la orilla. Más tarde intentaría aplicar el telekino a proyectiles y torpedos, pero tuvo que abandonar el proyecto por falta de financiación.
En el año 2006, el telekino fue reconocido por la IEEE como «milestone», un ‘hito’ para la historia de la ingeniería a escala mundial.

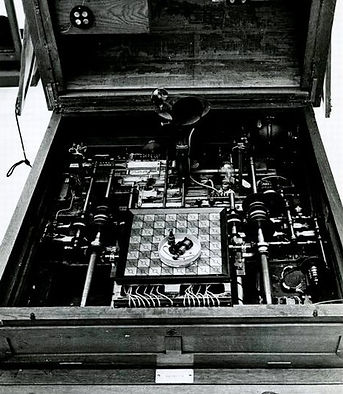

El Ajedrecista de Torres Quevedo
Máquinas analógicas de cálculo
Las máquinas analógicas de cálculo buscan la solución de ecuaciones matemáticas mediante su traslado a fenómenos físicos. Los números se representan por magnitudes físicas, que pueden ser rotaciones de determinados ejes, potenciales, estados eléctricos o electromagnéticos, etcétera. Un proceso matemático se transforma, en estas máquinas, en un proceso operativo de ciertas magnitudes físicas que conduce a un resultado físico que se corresponde con la solución matemática buscada. El problema matemático se resuelve pues mediante un modelo físico del mismo. Desde mediados del siglo XIX se conocían diversos artilugios de índole mecánica, como integradores, multiplicadores, etcétera, por no hablar de la máquina analítica de Charles Babbage; en esta tradición se enmarca la obra de Torres Quevedo en esta materia, que se inicia en 1893 con la presentación en la Academia de Ciencias Exactas, Físicas y Naturales de la Memoria sobre las máquinas algebraicas. En su tiempo, esto fue considerado como un suceso extraordinario en el curso de la producción científica española.
En 1895, presenta la Memoria Sur les machines algébraiques en un Congreso en Burdeos. Posteriormente, en 1900, presentará la Memoria Machines á calculer, en la Academia de Ciencias de Francia. En ellas, examina las analogías matemáticas y físicas que son base del cálculo analógico o de cantidades continuas, y cómo establecer mecánicamente las relaciones entre ellas, expresadas en fórmulas matemáticas. Su estudio incluye variables complejas, y utiliza la escala logarítmica. Desde el punto de vista práctico, muestra que es preciso emplear mecanismos sin fin, tales como discos giratorios, para que las variaciones de las variables sean ilimitadas en ambos sentidos.
En el terreno práctico, Torres Quevedo construyó toda una serie de máquinas analógicas de cálculo, todas ellas de tipo mecánico. Una de ellas es El Ajedrecista, presentado en la feria de París de 1914 y considerado el primer videojuego de la historia. En estas máquinas existen ciertos elementos, denominados aritmóforos, que están constituidos por un móvil y un índice que permite leer la cantidad representada para cada posición del mismo. El móvil es un disco o un tambor graduado que gira en torno a su eje. Los desplazamientos angulares son proporcionales a los logaritmos de las magnitudes a representar.
Utilizando una diversidad de elementos de este tipo, pone a punto una máquina para resolver ecuaciones algebraicas: resolución de una ecuación de ocho términos, obteniendo sus raíces, incluso las complejas, con una precisión de milésimas. Un componente de dicha máquina era el denominado «husillo sin fin», de gran complejidad mecánica, que permitía expresar mecánicamente la relación y=log(10^x+1), con el objetivo de obtener el logaritmo de una suma como suma de logaritmos. Como se trataba de una máquina analógica, la variable puede recorrer cualquier valor (no sólo valores discretos prefijados). Ante una ecuación polinómica, al girar todas las ruedas representativas de la incógnita, el resultado final va dando los valores de la suma de los términos variables, cuando esta suma coincida con el valor del segundo miembro, la rueda de la incógnita marca una raíz.
Con propósitos de demostración, Torres Quevedo también construyó una máquina para resolver una ecuación de segundo grado con coeficientes complejos, y un integrador. En la actualidad, la máquina Torres Quevedo se conserva en el museo de la ETS de Ingenieros de Caminos de la Universidad Politécnica de Madrid.
